表面調(diào)整劑 CL-F是一種膠體鈦系金屬表面調(diào)整用藥劑,對(duì)于任何一種鋅系磷化藥劑的處理過(guò)程來(lái)說(shuō),在磷化處理的前一道工序,采用該藥劑配制的處理液對(duì)鋼鐵材料或鍍鋅材料進(jìn)行表面調(diào)整均可獲得下列優(yōu)點(diǎn):
1. 使得磷化膜結(jié)晶更加細(xì)密。
2. 在規(guī)定的時(shí)間內(nèi)使磷化膜形成的更加充分、完整。
3. 有效地降低磷化藥品的消耗量。
4. 進(jìn)一步提高涂層的耐腐蝕性和附著力。

在下列磷化處理過(guò)程中,采用表面調(diào)整工序尤其必要:
1. 在除油工序中采用強(qiáng)堿性脫脂劑進(jìn)行除油處理。
2. 在磷化之前采用化學(xué)除銹工序。
3. 處理鍍鋅材料。

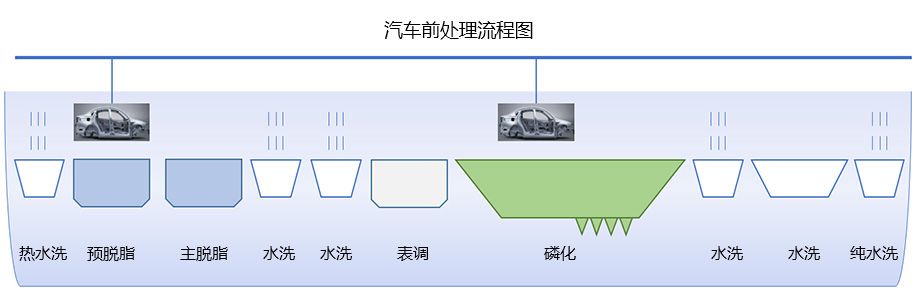

由于表面調(diào)整屬物理過(guò)程---“微觀吸附”,因而,為了充分發(fā)揮表面調(diào)整的效果,應(yīng)盡可能不在表調(diào)和磷化兩工序間設(shè)置水洗工序或其他工序。有時(shí)在十分不得已的情況下,也可以將表面調(diào)整劑混入脫脂工序(但脫脂劑應(yīng)示為弱堿或中堿性)或其他有可能性的工序之中,在此種較為復(fù)雜的情況下,請(qǐng)向本企業(yè)提出技術(shù)咨詢。

一、處理?xiàng)l件:
1. 配槽量:2-4kg(以一噸處理液為例)
2. 溫度:常溫。
3. 時(shí)間:0.5-1min。
4. PH值:7.5-9.0。
5. 處理方式:浸漬或噴淋均可。
6. 噴淋壓力：0.1 Mpa。
7. 在正常使用條件下，每公斤藥劑處理工件1000m2。

二、管理說(shuō)明:
1．表面調(diào)整劑加入時(shí),應(yīng)均勻分散加入,并攪拌均勻,避免表面調(diào)整劑在水中結(jié)塊而影響表調(diào)效果。
2. 當(dāng)表調(diào)液中因混入酸類物質(zhì)而使PH值下降時(shí),應(yīng)適當(dāng)加入NaOH溶液
調(diào)整,使其維持在弱堿性條件下。
3. 當(dāng)表調(diào)液因混入雜質(zhì)變成黃褐色或黑色時(shí),應(yīng)廢棄重新配槽。
4. 因超輕量級(jí)鐵系磷化處理不屬于結(jié)晶類磷化覆膜過(guò)程,故無(wú)需采用表面調(diào)整工序。
5. 錳系磷化處理過(guò)程,應(yīng)采用錳鹽表面調(diào)整劑(與鈦鹽表面調(diào)整劑有本質(zhì)區(qū)別),需要時(shí)請(qǐng)向本企業(yè)定購(gòu)或咨詢。

沈陽(yáng)昆侖化學(xué)有限公司
